ОСНОВЫ ЭЛЕКТРОНИКИ

ДОПОЛНИТЕЛЬНЫЕ УПРАЖНЕНИЯ


ДОПОЛНИТЕЛЬНЫЕ УПРАЖНЕНИЯ

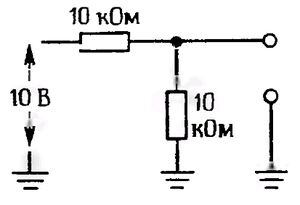

(1) Для делителя напряжения, изображенного на рис. 1.106, составьте эквивалентную схему (источник тока и параллельный резистор). Покажите, что выходное напряжение эквивалентной схемы равно выходному напряжению реальной схемы при подключении в качестве нагрузки резистора сопротивлением 5кОм.


Схема потенциометра

Рис. 1.106.

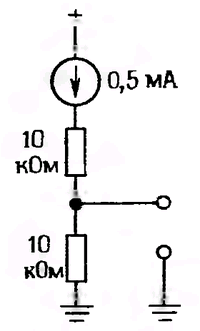

(2) Для схемы, изображенной на рис. 1.107, составьте эквивалентную. Совпадают ли значения эквивалентных параметров в этом примере и в схеме на рис. 1 106?


Пример эквивалентной схемы

Рис. 1.107.


(3) Разработайте схему фильтра звуковых частот, который бы подавлял «грохот». Он должен пропускать частоты выше 20 Гц (точка - 3 дБ должна соответствовать частоте 10 Гц). Считайте, что источник имеет нулевой импеданс (идеальный источник напряжения), а нагрузка (минимальная) имеет сопротивление 10 кОм (принимая во внимание это условие, можно выбрать значения R и С таким образом, чтобы нагрузка не оказывала существенного влияния на работу фильтра).

(4) Разработайте схему фильтра звуковых частот, который бы ослаблял шипение иглы (точке - 3 дБ соответствует частота 10 кГц). Источник и импеданс имеют те же параметры, что в упражнении 3.

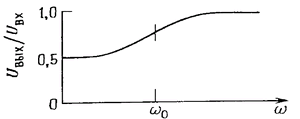

(5) Как из резисторов и конденсаторов собрать фильтр, чтобы он имел такую характеристику, как показанная на рис. 1.108?


График характеристик фильтра

Рис. 1.108.


(6) Разработайте схему широкополосного RC-фильтра (рис. 1.109): частоты ƒ1 и ƒ2 соответствуют спаду - 3 дБ. Подберите полные сопротивления так, чтобы второй каскад не оказывал существенного влияния как нагрузка на первый каскад.


График характеристик широкополосного RC-фильтра

Рис. 1.109.

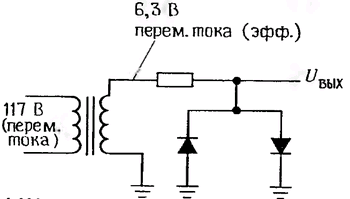

(7) Изобразите график выходного напряжения для схемы, представленной на рис. 1.110.


Схема для залания 7

Рис. 1.110.

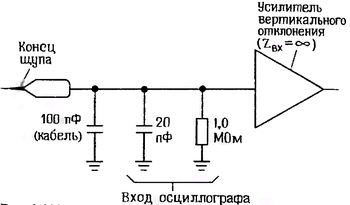

(8) Разработайте схему щупа осциллографа с масштабным коэффициентом 1:10 (см. приложение А). Входной импеданс осциллографа определяется сопротивлением 1 МОм и параллельной емкостью 20 пФ. Допустим, что кабель щупа вносит дополнительную емкость 100 пФ, а все элементы установлены на конце щупа (а не на том конце кабеля, который соединяется с осциллографом) (рис. 1.111). Схема должна давать ослабление 20 дБ (10) на всех частотах, включая сигналы постоянного тока. Щуп с масштабным коэффициентом 1:10 позволяет увеличить полное сопротивление нагрузки, подключаемой к испытуемой схеме, тем самым удается уменьшить влияние нагрузки на эту схему. Каким входным импедансом (параллельное соединение R и С) обладает щуп по отношению к тестируемой схеме?


Схема щупа осциллографа

Рис. 1.111.
